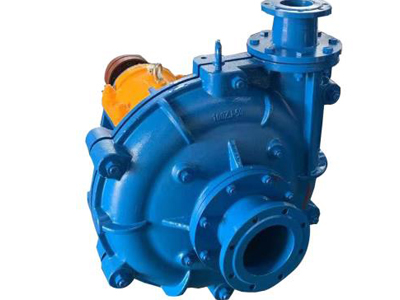

ZJ型漿泵結構特點

1. 泵頭部分

ZJ型漿泵的泵頭部分包括泵殼、葉輪和軸封裝置。

1)、泵頭與支架用螺栓連接。根據需要，泵的出水口位置可按8個不同角度間隔45°安裝使用。

2)、ZJ型漿泵的泵殼為雙層套管結構。外層為金屬泵殼(前泵殼、后泵殼)，其材質通常為HT200或QT500-7。

內殼可以采用高鉻合金鑄鐵(包括蝸殼、前護、后護)，也可以采用橡膠(包括前蝸殼、后蝸殼)。

葉輪由前蓋、后蓋、葉片和后葉片組成。葉子是扭曲的，通常3-6。后葉分布在前蓋和后蓋的外側，通常為8片。葉輪采用高鉻合金鑄鐵制造，葉輪與軸通過螺紋連接。

4).軸封裝置有輔助葉輪+填料組合密封、填料密封和機械密封三種。

副葉輪+填料組合密封型式由填料函、副葉輪、水封環、填料、填料壓蓋、軸套等部件組成

填料密封類型由填料函、間隔套、水封環、填料、填料壓蓋和軸套組成。

機械密封類型由填料函、間隔套、機械密封、壓蓋和軸套組成

2. 支架部分

支架部分有水平開口式和圓筒式兩種結構。

1)開支架有稀油潤滑和潤滑脂潤滑兩種。稀油潤滑支架主要由支架本體、支架蓋、軸、軸承箱、軸承、軸承蓋、擋套、螺母、油封、擋水板、拆卸環等部件組成。

2) 150ZJ及以上泵還設有水冷卻裝置。

3)潤滑脂潤滑支架與稀油潤滑支架的主要區別在于增加了內嵌的透明蓋和油杯，去掉了水冷卻裝置。

4)簡易支架用潤滑脂潤滑，主要由支架體、軸承體、軸、軸承、軸承頂套、軸承座壓蓋、油封、擋水板、拆卸環等部件組成。簡易支架只適用于200ZJ及以下的小功率泵。目前只有T200ZJ-I-A70、T200ZJ-I-A60、T150ZJ-I-A60三種規格
