產品詳情介紹

1、簡介

LC系列陶瓷料漿泵是臥式、端吸式、單級單吸式徑向截面蝸殼式離心泵，本產品是我公司在積累了數十年料漿泵制造經驗后，結合最新研制的復合材料設計制造的新一代耐腐蝕耐磨離心泵，該型泵是輸送耐磨損、耐腐蝕料漿材料的理想設備。廣泛應用于礦山、冶煉、電力、煤炭、化工、(新)能源、鈦白粉、食品等行業，特別適用于耐磨耐腐蝕的粒狀漿料輸送。

2、技術特點及優勢

(1)材料性能超強，耐腐蝕、耐磨

碳化硅具有硬度高，莫氏硬度為9，僅次于金剛石，具有良好的耐腐蝕、耐磨性等特點

焙燒陶瓷材料具有分子結構穩定、韌性好、抗沖擊等效果

該復合陶瓷結構合理，機械性能好，更適用于雜質泵復雜部件的生產

(2)效率高，長時間保持高效率

采用國際先進的水力模型優化設計

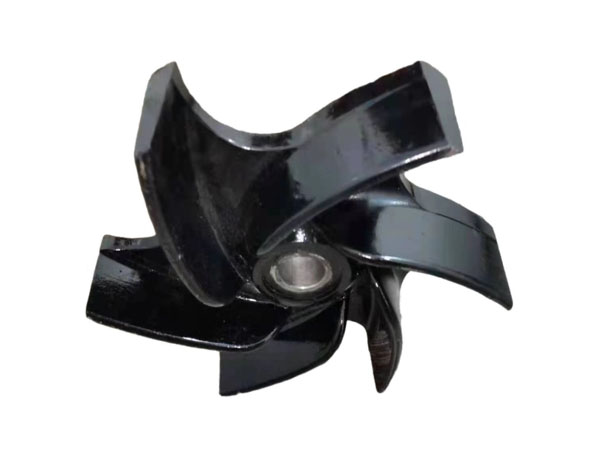

香蕉形葉片，耐磨性好，壽命長

·葉片磨損后效率不下降，長時間保持高效運行時間

(3)模塊化設計，標準化程度高，適應性強，應用廣泛

軸承模塊:臥式開式稀油潤滑結構、圓柱形甘油潤滑結構、圓柱形稀油結構、懸掛式大功率低速結構;泵軸采用干式結構，不與漿液接觸;同軸系統大部分部件可互換。

●傳動模塊:葉輪與軸采用鍵式連接，也可根據漿料情況采用螺紋連接;泵與電機采用隔膜聯軸器連接，也可采用其他連接方式，如皮帶、減速箱、聯軸器等

(4)性能優越，構造合理，維護維修方便，維護費用低

優異的水力性能，高效率、低速設計，使用壽命長，空化性能好

整機結構合理，維修方便

維護成本低，備件壽命長，人工成本低

(5)使用壽命長，成本低

(6)可靠性高，無故障運行時間長

3、零件排列圖

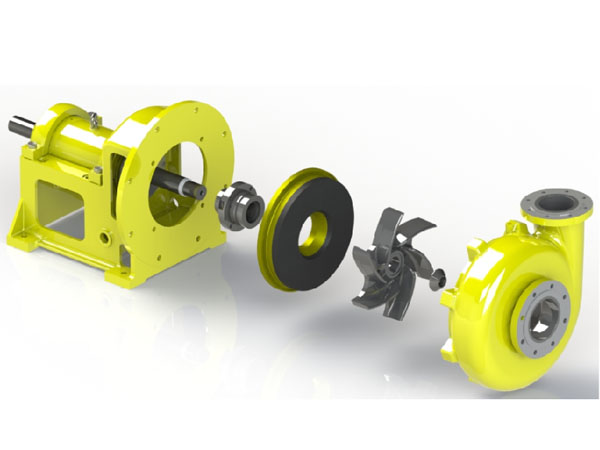

(1)燒結內膽外鎧結構

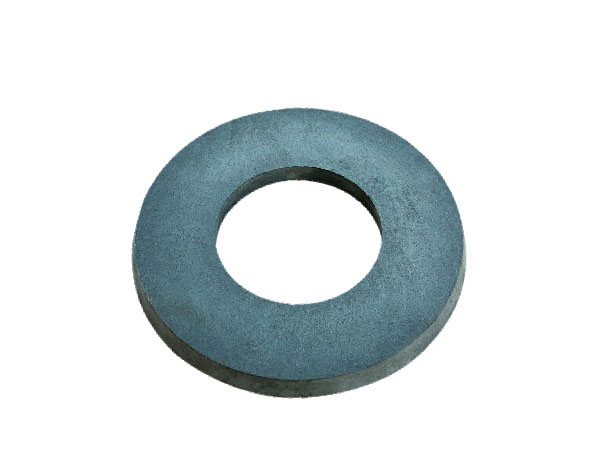

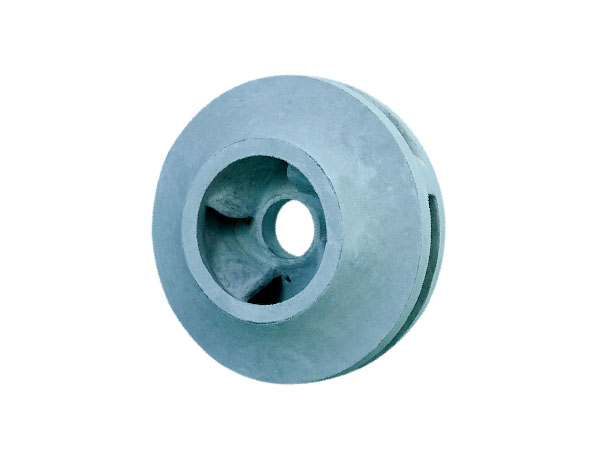

蓋板鑲件:A05+SiC葉輪:A3+SiC

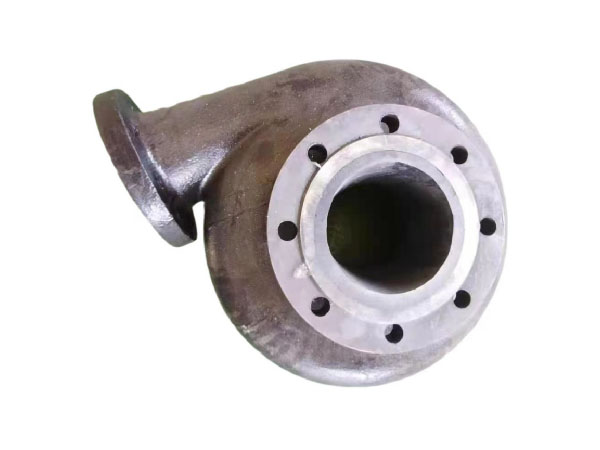

泵體:QT500-7+SiC蓋板:QT500-7+SiC

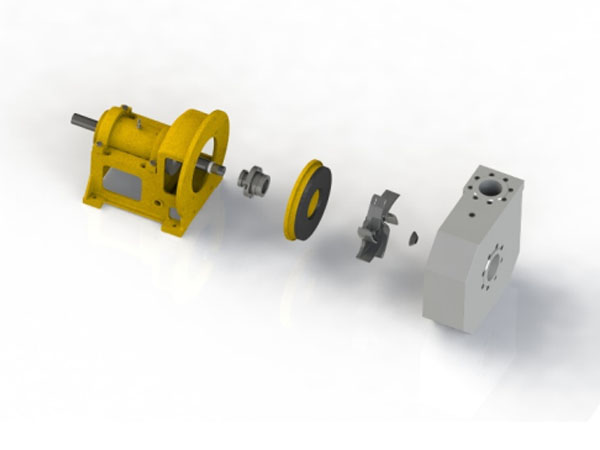

(2)高溫、高壓雙殼結構可多級串聯

Voute: QT500-7 +原文如此葉輪:A3 +原文如此

前板:QT500-7+SiC蓋板:A05+SiC

泵體:QT500-7蓋板:QT500-7

4、應用

(1)礦業

球磨機循環泵:采用低速大直徑葉輪，可輸送最大粒徑20mm的研磨物料和少量鋼球

泡沫輸送泵:采用花式葉輪消除泡沫，最大泡沫系數可達3.0

尾礦泵:最高輸送壓力可達20kgf以上，可多級串聯

濃縮機底流泵:在高濃度下可實現長壽命，是普通物料壽命的6-10倍

壓濾機給料泵:低速時，大流量時，高速時壓力高

隔膜泵給料泵:適用于高濃度漿料輸送

(2)鈦白粉工業

排渣

堿液和酸

制酸、預混、酸水解、過濾、濃縮

廢酸濃縮循環

(3)煙氣脫硫

吸收漿循環泵

磨漿泵，石灰石漿泵，石膏排出泵

濾液泵、坑泵、應急漿泵

(4)電池磷酸鐵

站內工藝泵適用于老化、漿液、再漿液及洗滌水、濃漿液等。

(5)復合磷肥、磷化工

閃冷，磷酸鹽濃縮循環

磷石膏尾礦運輸

泵用于萃取，壓濾，洗滌，濃縮和凈化部分

(6)化學冶金、堿、鹽化工

堿廠、鹽化工(鉀鹽礦山)

化工酸堿冶煉

(七)濕法冶金和有色冶金

濕法冶煉，鉛鋅紙漿輸送

有色冶煉、黃金、鎳鈷等稀土礦山

(8)氧化鋁

中間泵

母液泵

反應堆給水泵
